インナーバッフル/ロングタイプ

品番 : 商品詳細に記載

従来品からの派生バージョン!
ロング化され清音/調音効果の向上が期待できます!

価格
<L200mmロングタイプ>
●ダブル(W)壁-L200ロング ¥17,000 (税込¥18,700)
●シングル(S)壁-L200ロング¥16,000 (税込¥17,600)
<L100mmロングタイプ>
●ダブル(W)壁-L100ロング ¥14,000 (税込¥15,400)

※インナーバッフルは㈲オートマジックの登録商標です

従来のインナーバッフルから、更にサイレンサー内部側にもパンチングパイプを延長しました。

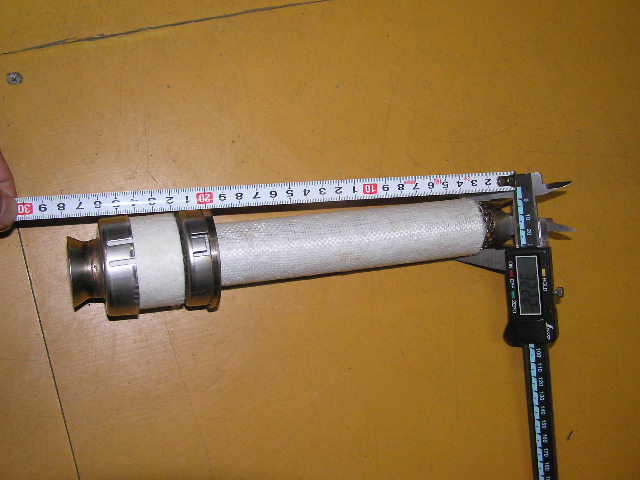

<L200mmロングタイプ>

ダブル(W)壁とシングル(S)壁が選べます。



ダブル(W)壁-L200mmロングタイプ

部品番号:BF60 W/M-L200

シングル(S)壁-L200mmロングタイプ

部品番号:BF60 S/M-L200



<L100mmロングタイプ>

ダブル(W)壁が選べます。

ダブル(W)壁-L100mmロングタイプ

部品番号:BF60 W/M-L100



 <インナーバッフル ロングタイプ ラインナップ>

ダブル(W)壁-L200ロングタイプ・・・6~10%前後の消音or調音 部品番号:BF60 W/M-L200
シングル(S)壁-L200ロングタイプ・・・5~9%前後の消音or調音 部品番号:BF60 S/M-L200
ダブル(W)壁-L100ロングタイプ 部品番号:BF60 W/M-L100

トルク感や燃費の向上はもちろん、音質や音量の面まで効果を発揮します。

※パンチングパイプ径は全てMサイズとなります。

※パンチングパイプ径のSサイズは今のところ生産予定はありません

※ロングタイプは全てφ60用となります。




リペアーグッツ

インナーバッフル_リペアグラスウール(BF60SM-L200)1

■インナーバッフル ロングタイプ用グラスウール



  バッフル部(BF60用) ¥準備中(税別¥準備中)

 ロングパンチング部
 L200用: ¥1500(税込¥1,650)

 L100用: ¥準備中(税込¥準備中)

※L200用グラスウールはインナーバッフル ロングタイプ用と共用品

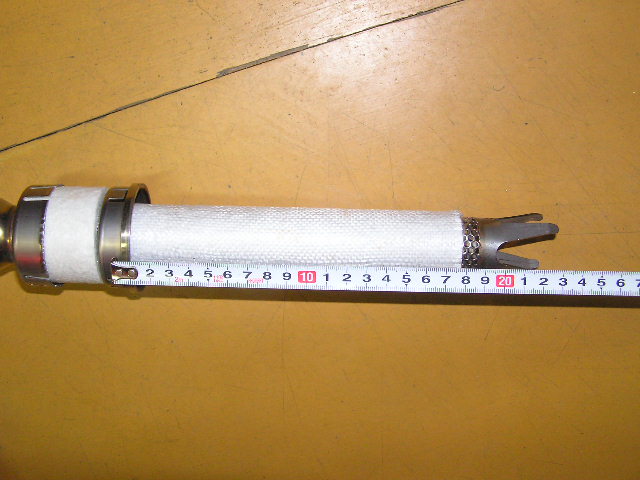

※グラスウールはLONGパイプ後端の口をつぼめて挿入する形式になります
(現在切れ目入りはお取り扱いがありません)
※リペアー用グラスウールには切れ目を入れています
 巻き直しの際は付属ワイヤーを胴巻きにし固定する形式です



<商品について>

※新品装着直後はグラスウールの部分を樹脂で固めてある為
その樹脂が排気の熱で焼けますその間、わずかな時間ですが煙がでます。
1.従来のインナーバッフルをさらにサイレンサー内部側にもパンチングパイプを延長しました。
2.そのサイレンサー側に入る長さも 100mmと200mmの2通りあります。
3.従来のインナーバッフルMサイズは排気効率面ではトルク感が出て燃費向上、
 割れた音の改善など発揮してましたが消音面では
 皆様のご期待に応えきれてない面もありました。
 そこで今回の新作 ロングTYPE は、音質や音量の面まで効果発揮します。

インナーバッフル説明書H26.12.11-001切抜



<インナーバッフル取り付け要領について>

スプリングジョイント式に利用できます。
サイレンサーとテールパイプに挟まり設置固定されます。
またテールパイプエンドにインナーバッフルのストッパー(一回り大きな部分)
で中に落ちないようになってます。
ラインナップはφ60用のみとなっております。
テールパイプの外径表示ですので内径に対しましては
クリアランスとしましてマイナス3mmされておりますので
φ60用ですと中に入る部分はφ57の太さです。
ストッパー部(長さ3mm)外径がφ60と言う形状となります。
(φ54/φ50用も中に入る部分はマイナスφ3mmで同様です)
※テールパイプとは集合部からサイレンサまでの間のパイプの事です。
※テールパイプとサイレンサーのジョイント部分は必ずしも真円とは限りません。
※サイレンサー側の差込口の内径の数値はメーカーにより様々です。
※フランジ型ジョイント(プレート&ボルト止め式)ジョイントではバッフルの
ストッパーが挟まれず取り付け不可場合があります。
※KERKERメガホンなどのようにジョイントがバンドでの締付け固定式は
バッフルのストッパーが挟まれず取り付け不可場合があります。

インナーバッフル説明書H26.12.11-002切抜
